Назначение

измерение толщин покрытий, наносимых на ферромагнитный (черный) металл

Условия по ограничению применения толщиномера:

  • Отсутствиие магнитных свойств у металла основания.
  • Наличие выраженных магнитных свойств у материала покрытия.
  • Форма и размеры изделия не соответствуют требованиям по кривизне и зоне контроля.

Области применения:

нефтегазовая отрасль, машиностроение, огнезащита, судостроение и пр.

Базовый комплект поставки

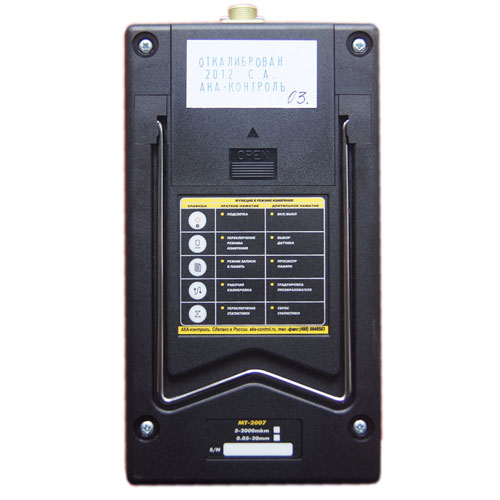

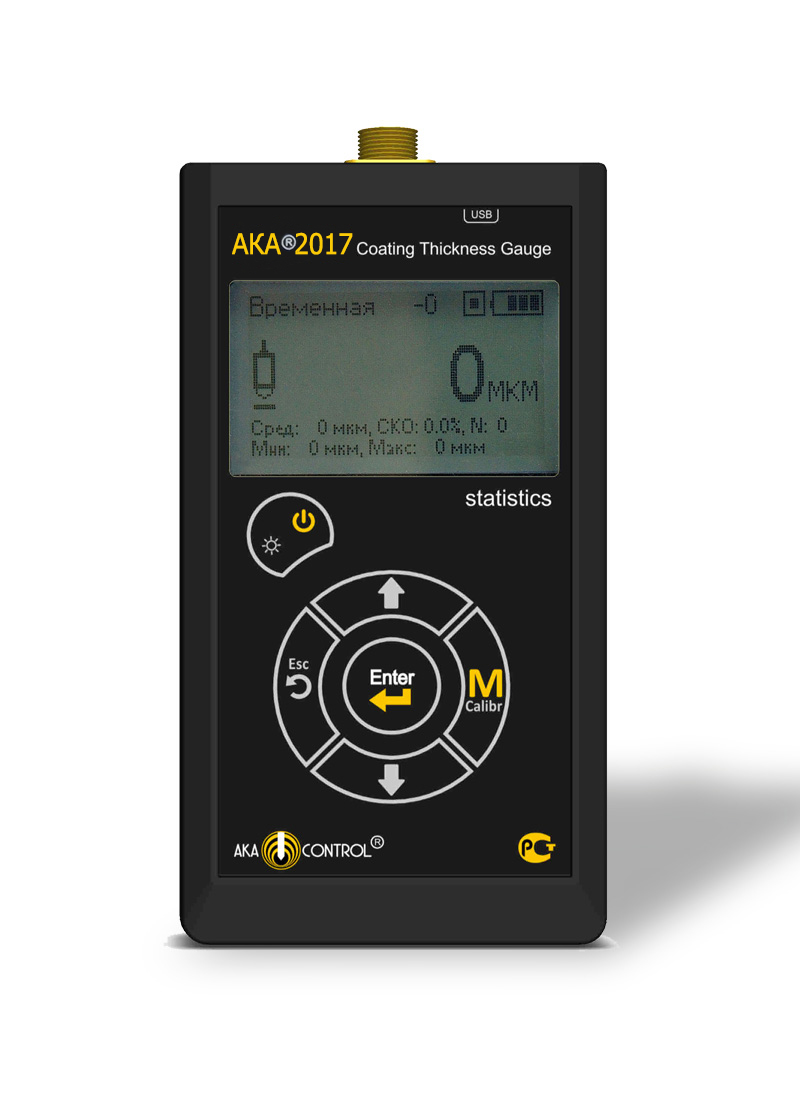

  • Электронный блок

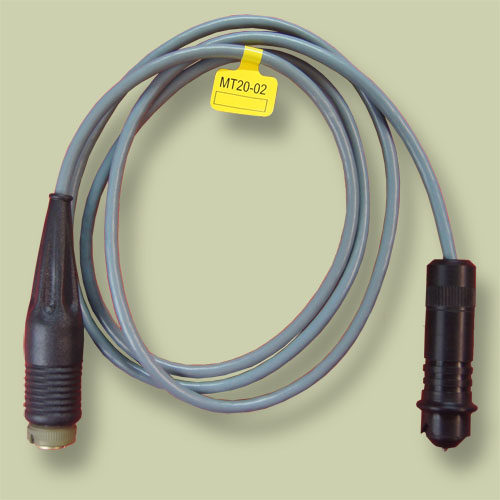

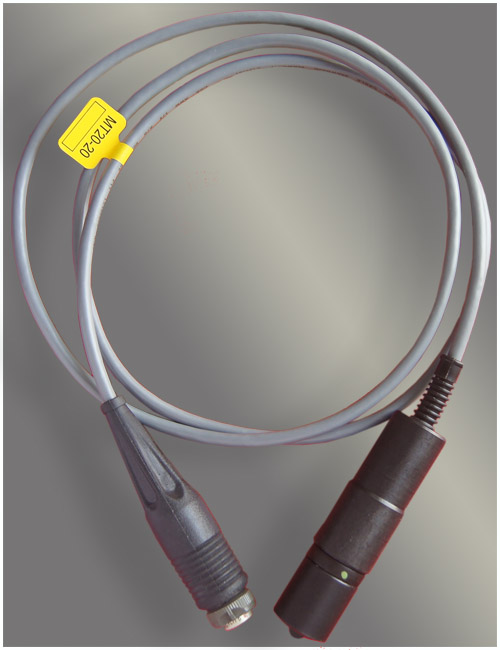

  • Преобразователь МТ20-02 или МТ20-20. (Преобразователи МТ2-01 и МТ20-01 сняты с производства.)

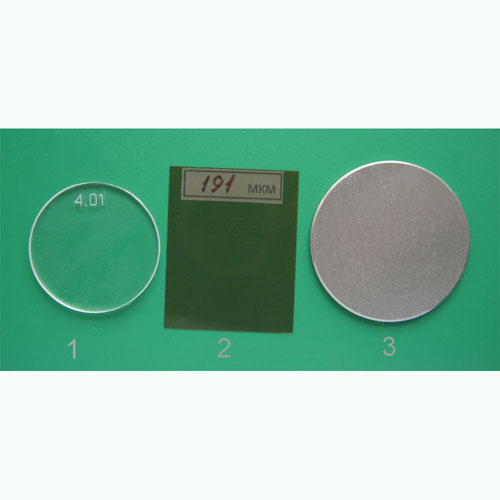

  • Мера толщины 1шт.
  • Образец основания
  • Сумка с логотипом фирмы
  • Руководство по эксплуатации (паспорт)

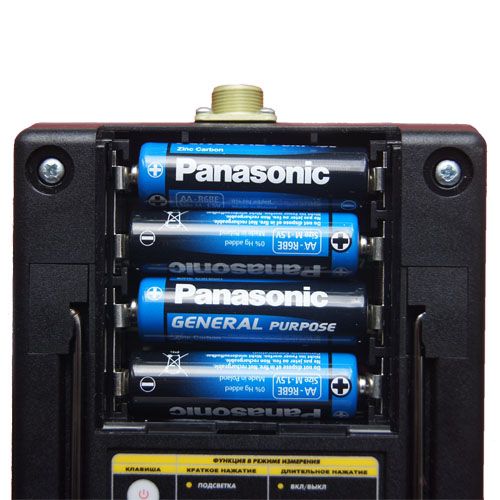

  • Батареи питания 2А - 4шт.
  • Свидетельство о поверке (РосТест, ВНИИМС).

Особенности:

Обладает памятью калибровочных характеристик магнитоиндукционных преобразователей, что позволяет использовать до семи типов преобразователей с одним электронным блоком. Имеет два режима измерений: дискретный и непрерывный. Предусмотрена пользовательская процедура калибровки преобразователя (до 8 калибровочных таблиц), функция полезна при измерении толщин на различных по геометрическим параметрам основаниях. Содержит функцию вычисления среднего арифметического значения и среднеквадратичного отклонения. Снабжен энергонезависимой памятью, а также функциями статистической обработки результатов измерения и документирования запомненных результатов путем их передачи по кабелю на внешний компьютер. Отображение на индикаторе минимума и максимума измеренных значений. Автоматическое выключение при паузе в работе.

Технические характеристики

Диапазон измерения 0-2000мкм 0-20мм 0-500мкм*

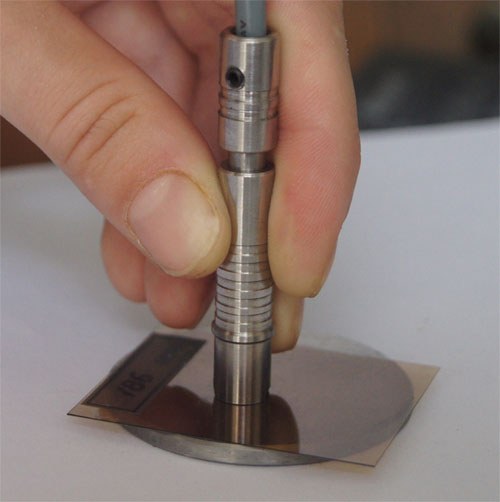

Тип преобразователя МТ20-02(МТ2-01)** МТ20-20***(МТ20-01) МФлок51(MFloc51)
Погрешность измерения (допустимая основная относительная) 3%+1мкм 3%+10мкм 2%+1мкм
Минимальная толщина основания 0.5мм 0.8мм 0.3мм
Минимальный радиус кривизны выпуклой (вогнутой) поверхности 25мм 200мм 10мм
Краевой эффект ( диаметр минимальной зоны контроля 20мм 50мм 4мм
Память 8 групп по 124 значения
Подсветка индикатора есть
Габариты электронного блока 45x100x180мм
Габариты преобразователей 16х60мм 19х85мм 9х63мм
Диапазон рабочих температур -10…+40 °C
Масса электронного блока 0.3кг

*-Диапазон для гальванопокрытий

**-Для контроля покрытий, обладающих высокой твердостью и абразивными свойствам (гальванопокрытия) рекомендуем заказывать преобразователи с индексом "т":(МТ20-02т, МТ2-01т, МФЛок51т). Наконечники этих датчиков обладают твердостью 70HRC, что увеличивает ресурс датчика до 5 раз.

***-В настоящее время заменен на МТ20-20.1

Отличить наш прибор от встречающихся подделок можно по ряду признаков здесь >>
